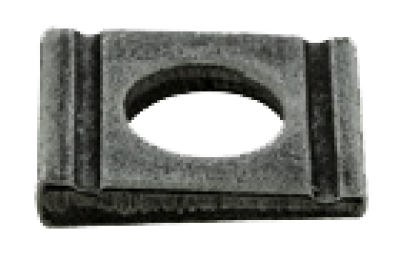

แหวนเตเปอร์ 8% (DIN434)
SKU : แหวนเตเปอร์ 8% (DIN434)
คำอธิบายสินค้าแบบย่อ
แหวนเตเปอร์ 8% DIN 434 เหล็กชุบขาว ชดเชยความเอียงของเหล็กรูปพรรณ งานยึดคาน I-Beam และโครงเหล็ก
แหวนเตเปอร์ 8% (DIN434)
แหวนเตเปอร์ 8% หรือ Taper Washer (DIN 434) เป็นแหวนรองที่มีพื้นผิวเอียงเป็นมุม 8% ออกแบบมาเพื่อชดเชยความเอียงตามธรรมชาติของปีกเหล็กรูปพรรณ เช่น เหล็กตัว I (I-Beam) และเหล็กตัว U (Channel) ซึ่งปีกมีความเอียง 8% จากแนวตั้งฉาก ทำให้สลักเกลียวรับแรงสม่ำเสมอและไม่งอเมื่อขัน
ข้อมูลจำเพาะ (Specifications)
| คุณสมบัติ | รายละเอียด |
|---|---|
| มาตรฐาน | DIN 434 (เอียง 8%) |
| วัสดุ | เหล็กกล้า ชุบสังกะสีขาว |
| มุมเอียง | 8% (ประมาณ 4.57°) ตามมาตรฐาน DIN 434 |
| ขนาด | M10, M12, M16, M20, M24 (ตามขนาดสลัก) |
| ใช้กับ | เหล็กตัว I, H, U ที่ปีกเอียง 8% |
| มาตรฐานคู่กัน | DIN 435 (เอียง 14%) สำหรับเหล็กรูปพรรณปีกกว้าง |
จุดเด่นสินค้า
- ชดเชยความเอียง 8% ของปีกเหล็กรูปพรรณ ทำให้น็อตขันได้ตรง รับแรงสม่ำเสมอ
- ป้องกันสลักเกลียวงอและเกลียวล้ม เมื่อขันน็อตบนพื้นผิวเอียง
- มาตรฐาน DIN 434 ใช้แทนกันได้ทั่วโลก เหมาะงานโครงสร้างเหล็กมาตรฐานยุโรป
- เหล็กชุบขาว กันสนิม เหมาะงานโครงสร้างเหล็กในร่มและกึ่งกลางแจ้ง
- หลายขนาด M10-M24 รองรับสลักเกลียวโครงสร้างทุกขนาดที่ใช้กับ I-Beam
การใช้งาน
ใช้ร่วมกับสลักเกลียวโครงสร้างในงานยึดต่อเหล็กรูปพรรณ เช่น คาน I-Beam, H-Beam, C-Channel เพื่อให้น็อตขันได้ตรงและรับแรงสม่ำเสมอตามมาตรฐานโครงสร้างเหล็ก
วิธีการใช้งาน
1) วางแหวนเตเปอร์ DIN 434 ให้ด้านหนาอยู่ที่ขอบบาง (ปีกนอก) ของ I-Beam 2) ใส่สลักเกลียวผ่านรู 3) วางแหวนเตเปอร์อีกอันที่ด้านล่างปีก I-Beam (ถ้ามี) 4) ขันน็อตให้แน่นตามค่าแรงบิดมาตรฐาน
*หมายเหตุ: ขนาด ความยาว และมิติสเปคของสินค้าอย่างละเอียด (Dimensions & Sizing) สามารถตรวจสอบได้จากตารางอ้างอิงด้านล่าง หรือเอกสาร PDF จากผู้ผลิต
