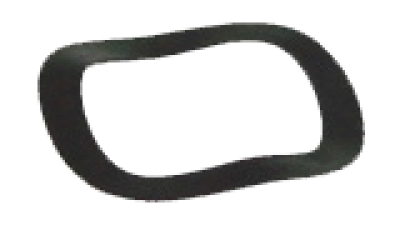

แหวนคลื่น WW
SKU : แหวนคลื่น WW
คำอธิบายสินค้าแบบย่อ
แหวนคลื่น WW (Wave Washer) เหล็กสปริง รักษาแรงกดสม่ำเสมอ ชดเชยการยืดตัว งานแบริ่ง-คลัตช์ ขนาด 5-100 มม.
แหวนคลื่น WW
แหวนคลื่น WW (Wave Washer / Corrugated Washer) เป็นแหวนสปริงที่มีผิวเป็นคลื่นซายน์ ผลิตจากเหล็กกล้าสปริง ทำหน้าที่รักษาแรงกดสม่ำเสมอระหว่างชิ้นส่วน ชดเชยการยืดตัวและการสึกหรอ ให้ค่า Preload ที่ต่อเนื่อง เหมาะสำหรับงานที่ต้องการแรงสปริงเบาถึงปานกลาง เช่น งานแบริ่ง คลัตช์ และ Preload ข้อต่อ
ข้อมูลจำเพาะ (Specifications)
| คุณสมบัติ | รายละเอียด |
|---|---|
| วัสดุ | เหล็กกล้าสปริง (Carbon Spring Steel / Stainless SUS304) |
| ขนาด OD | 5, 6, 8, 10, 12, 14, 16, 18, 20, 25, 30, 35, 40, 50, 63, 75, 100 มม. |
| จำนวนคลื่น | 2, 3 หรือ 4 คลื่น ตามขนาดและแรงที่ต้องการ |
| แรงสปริง | เบา-ปานกลาง (เทียบกับ Disc Spring ที่หนักกว่า) |
| วัสดุอื่น | SUS304 (กันสนิมสูง), Beryllium Copper (นำไฟฟ้า) |
| มาตรฐาน | DIN 137 / ANSI / ตามผู้ผลิต |
จุดเด่นสินค้า
- รักษาแรงกดสม่ำเสมอและต่อเนื่องแม้มีการยืดตัวหรือสึกหรอของชิ้นส่วน
- ชดเชย Axial Play ในงานแบริ่ง — ลดเสียงดัง ลดการสั่น และยืดอายุแบริ่ง
- แรงสปริงเบากว่า Disc Spring เหมาะงานที่ต้องการ Preload น้อยแต่สม่ำเสมอ
- มีทั้งเหล็กสปริง SUS304 และ Beryllium Copper เลือกได้ตามสภาพแวดล้อม
- ใช้งานได้ในพื้นที่เล็ก บาง และแคบ ซึ่ง Disc Spring ใหญ่เกินไป
การใช้งาน
ใช้ใน Bearing Housing เพื่อ Preload แบริ่ง ใช้ในคลัตช์เบรก ใช้ชดเชยการยืดตัวในการเชื่อมต่อสลักเกลียว และใช้ใน Push-Button ขนาดเล็กในงานอิเล็กทรอนิกส์
วิธีการใช้งาน
วางแหวนคลื่น WW ระหว่างชิ้นส่วนที่ต้องการ Preload — ขนาดให้เลือกตามแรงสปริงที่ต้องการจากตารางผู้ผลิต
*หมายเหตุ: ขนาด ความยาว และมิติสเปคของสินค้าอย่างละเอียด (Dimensions & Sizing) สามารถตรวจสอบได้จากตารางอ้างอิงด้านล่าง หรือเอกสาร PDF จากผู้ผลิต
